产品特点
● 支持 1-1 保护方式
● 对工作路由进行实时监控
● 可通过网管软件查看和控制设备及线路状况
● 双电源供电并拥有掉电保持功能，更加安全可靠
● 支持通信级联
● 数据透明传输
● LCD 液晶显示及面板控制
应用范围
● PDH、SDH 线路保护系统
● DWDM 线路保护系统
● 电力通信线路保护系统
● CATV 线路保护系统
技术参数
|
性能参数 |
单位 |
1:1 保护 |
1+1 保护 |
1-1 保护 |
|
工作波长 |
nm |
1310±50nm 和 1550±50nm |
||
|
监测光功率范围 |
dBm |
+23～-50 |
||
|
监测光功率精度 |
dB |
±0.25 |
||
|
监测光功率分辨率 |
dB |
±0.01 |
||
|
回波损耗 |
dB |
≥55 |
||
|
偏振相关损耗 |
dB |
≤0.05 |
||
|
波长相关损耗 |
dB |
≤0.1 |
||
|
插入损耗 |
dB |
发端<1.2、收端<1.2 |
发端<4、收端<1.2 |
<1.2 |
|
切换时间 |
ms |
<35 |
<15 |
<15 |
|
工作寿命 |
次 |
>107 |
||
|
工作温度 |
℃ |
-10～ +60。C |
||
|
存储温度 |
℃ |
-20～ +75。C |
||
|
电 源 |
V |
DC(36-72)V 和 AC(85-264)V/50~60Hz ，双电源供电 |
||
|
掉电状态 |
保持或切换到备通道 |
|||
|
光纤接口 |
SC/PC(可选) |
|||
|
尺 寸 |
标准 19'机架 1U/4U |
|||

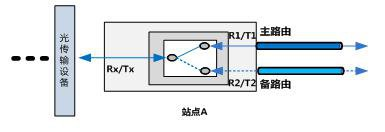

光路原理
1-1 OLP 光路原理图
订购信息 FT-98－OLP－A－B－C－D－E－F－G
|
A |
B |
C |
D |
E |
F |
G |
|
结构 |
工作波长 |
类型 |
心跳/通信接口 |
供电方式 |
光纤类型 |
光接口 |
|
1:1U 机架式 |
3:13/15 单模 |
1:1+1 |
2:RS232 |
2:AC85~265V |
1:9/125 SM |
1:SC/PC |
|
5:插盘式 |
2:1:1A |
3:RJ45 |
3:DC36~72V |
2:SC/APC |
||
|
X:其它 |
3:1-1 |
4:RS232/RJ45 |
4:双 AC |
|||
|
4:单纤双向 WDM |
5:RS485 |
5:双 DC |
||||
|
5:单纤双向 CWDM |
6:RS485/RJ45 |
6:混合 AC/DC |
||||
|
6:PON 1-1 |
X:其它 |
X:其它 |
||||
|
7:N:1 |
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-98系列，仅展示部分参数，如有需要，请联系我们。
