描述

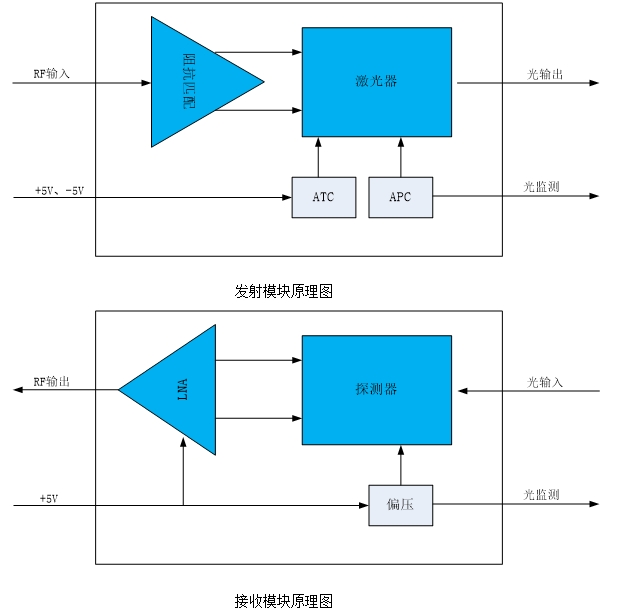

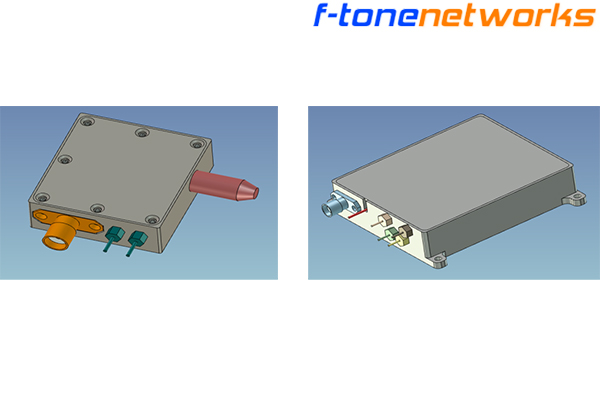

发射模块将射频信号转换为光信号输出，输出波长符合ITU CWDM和DWDM标准。接收模块将输入的光信号转换为射频信号输出。模块金属腔体密封，具备一定的抗电磁兼容能力。
特点
● 发射响应频率：5~12000MHz（无制冷CWDM）
5~18000MHz（制冷DWDM）
● DWDM发射波长：18~62(C波段ITU间隔)
● CWDM发射波长：1290~1370nm(间隔20nm)
● 输出光功率：10dBm
● 发射RIN：≤-155dB/Hz
● 接收响应频率：5~18000MHz
● 发射输入P-1dB：≥+15dBm
● 光电/电光转换插损：≤30dB
● 谐波抑制：≤30dBc
● 1MHz杂散抑制：≤65dBc
● 相位一致性(定制)：≤±3o
● 幅度一致性(定制)：≤±1.5dB
● 带内平坦度(定制)：≤3dB
应用
● 光通信
● 无线通信
● 5G
性能指标
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
CWDM发射响应频率 |
5 |
— |
12000 |
MHz |
- |
|
|
DWDM发射响应频率 |
5 |
— |
18000 |
MHz |
- |
|
|
DWDM发射波长 |
18~62(C波段ITU间隔) |
— |
||||
|
CWDM发射波长 |
1290~1370nm(间隔20nm) |
— |
||||
|
输出光功率 |
— |
10 |
— |
dBm |
- |
|
|
发射RIN |
— |
— |
-155 |
dB/Hz |
- |
|
|
光电/电光转换插损 |
— |
— |
30 |
dBc |
||
|
谐波抑制 |
30 |
— |
— |
dBc |
||
|
1MHz杂散抑制 |
60 |
— |
— |
dBc |
||
|
幅度一致性(定制) |
— |
1.5 |
— |
dB |
||
|
相位一致性(定制) |
— |
±3 |
— |
o |
||
|
带内平坦度(定制) |
— |
3 |
— |
dB |
||
|
输入/输出驻波 |
— |
— |
2 |
— |
||
|
接收响应波长 |
1100 |
10 |
1650 |
nm |
||
|
DWDM发射模块供电电压 |
±4.75 |
±5 |
±5.25 |
V |
||
|
CWDM发射模块供电电压 |
+4.75 |
+5 |
+5.25 |
V |
||
|
接收模块供电电压 |
+4.75 |
+5 |
+5.25 |
V |
||
|
DWDM发射模块功耗 |
— |
5 |
10 |
W |
||
|
CWDM发射模块功耗 |
— |
3 |
5 |
W |
||
|
接收模块功耗 |
— |
3 |
5 |
W |
||
|
工作温度 |
-40 |
— |
+75 |
℃ |
||
|
存储温度 |
-50 |
— |
+85 |
℃ |
||
外形尺寸图

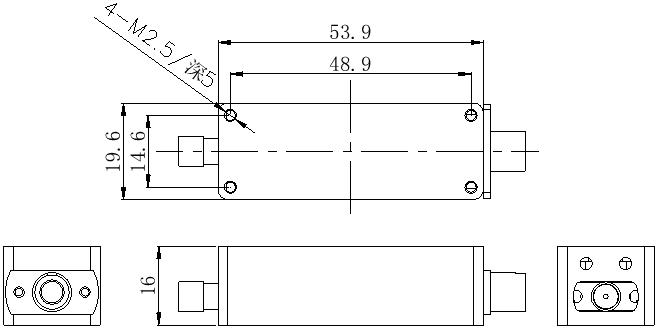

CWDM发射模块、接收模块

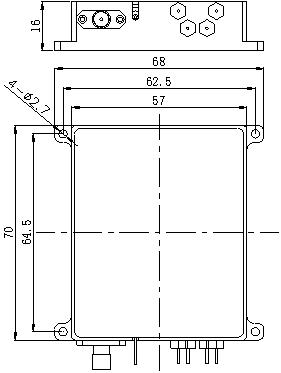

DWDM发射模块

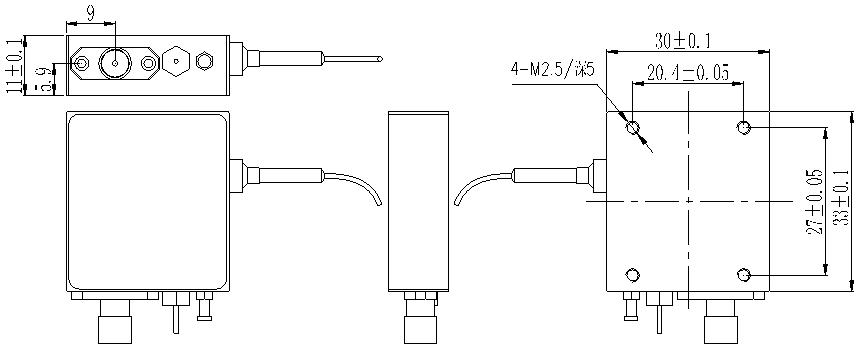

带放大接收模块
接口定义
CWDM发射模块
|
引 脚 |
符 号 |
类 型 |
描 述 |
|
1 |
-5V |
- |
电源负端 |
|
2 |
GND |
- |
电源地 |
|
3 |
SMA-I |
- |
发射射频信号输入 SMA |
|
4 |
Fiber-O |
- |
尾纤光输出 FC/UPC |
DWDM发射模块
|
引 脚 |
符 号 |
类 型 |
描 述 |
|
1 |
+5V |
- |
电源正端 |
|
2 |
-5V |
- |
电源负端 |
|
3 |
GND |
- |
地 |
|
4 |
SMA-I |
- |
发射射频信号输入 SMA |
|
5 |
Fiber-O |
- |
尾纤光输出 FC/UPC |
接收模块
|
引 脚 |
符 号 |
类 型 |
描 述 |
|
1 |
+5V |
- |
电源正端 |
|
2 |
GND |
- |
电源地 |
|
3 |
SMA-O |
- |
接收射频信号输出 SMA |
|
4 |
Fiber-I |
- |
尾纤光输入 FC/UPC |
订购信息
|
型号 |
名称 |
描述1 |
描述2 |
描述3 |
|
FT-49-TxxCSLPTPF |
低相噪时钟发射模块 |
xx CWDM波长 |
S波段 |
波段可选 |
|
FT-49-TxxCCLPTPF |
低相噪时钟发射模块 |
xx CWDM波长 |
C波段 |
波段可选 |
|
FT-49-TxxDSLPTPF |
低相噪时钟发射模块 |
xx DWDM波长 |
S波段 |
波段可选 |
|
FT-49-NxxCLPLTPF |
模拟发射模块 |
xx CWDM波长 |
L波段 |
波段可选 |
|
FT-49-NxxDLPLTPF |
模拟发射模块 |
xx DWDM波长 |
L波段 |
波段可选 |
|
FT-49-N55WLPLRPF |
模拟接收模块 |
55 长波接收 |
L波段 |
波段可选 |
|
FT-49-N55WLPWGPF |
模拟接收模块（增益） |
55 长波接收 |
L波段 |
波段可选 |
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-49系列，仅展示部分参数，如有需要，请联系我们。
