产品描述

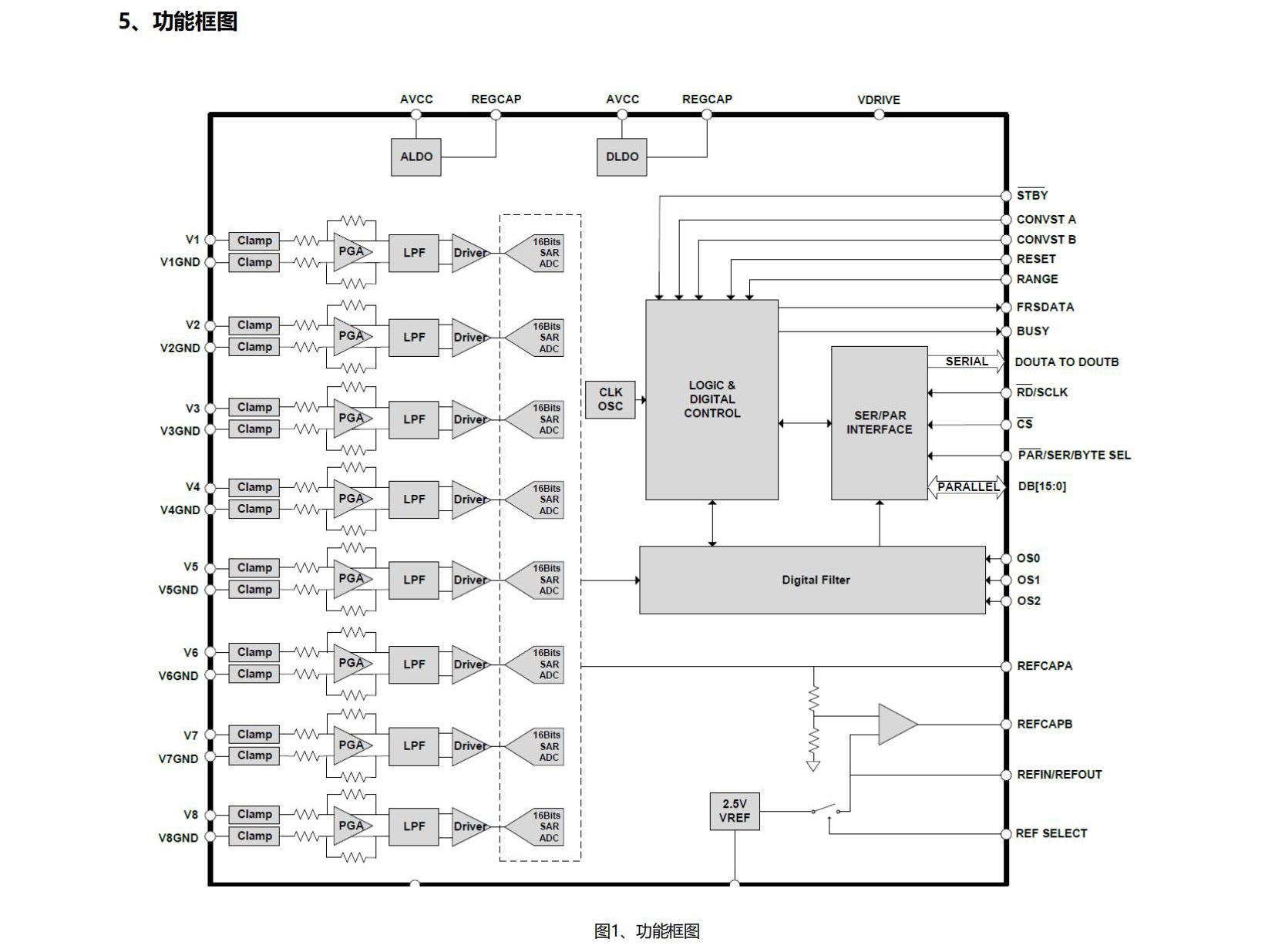

FT7606BSTZ-xx是 16 位，8 通道同步采样模数数据采集系统（DAS）。各器件均内置模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、16 位电荷再分配逐次逼近型模数转换器（ADC）、灵活的数字滤波器、2.5V 基准电压源、基准电压缓冲以及高速串行和并行接口。
FT7606BSTZ-xx采用 5V 单电源供电，可以处理±10V 和±5V 真双极性输入信号，同时所有通道均能以高达 200Ksps 的吞吐速率采样。输入箝位保护电路可以耐受最高达±16.5V 的电压。无论以何种采样频率工作，FT7606BSTZ-xx的模拟输入阻抗均为 1MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。
FT7606BSTZ-xx抗混叠滤波器的 3dB 截止频率为 45KHZ，当采样速率为 200Ksps 时，它具有 46dB 抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比（SNR），并降低 3dB带宽。

芯片特点
● 单电源操作 +2.5V 至+5.5V
● 8 路同步采样输入
● 真双极性模拟输入范围: ±10 V, ±5 V
● 5V 单模拟电源 2.3V 至 5V VDRIVE
● 模拟输入箝位保护
● 具有 1 MΩ 模拟输入阻抗的输入缓冲器
● 二阶抗混叠模拟滤波器
● 片内精密基准电压及缓冲 5ppm/℃ 温漂
● 所有通道 16 位、 200 kSPS ADC

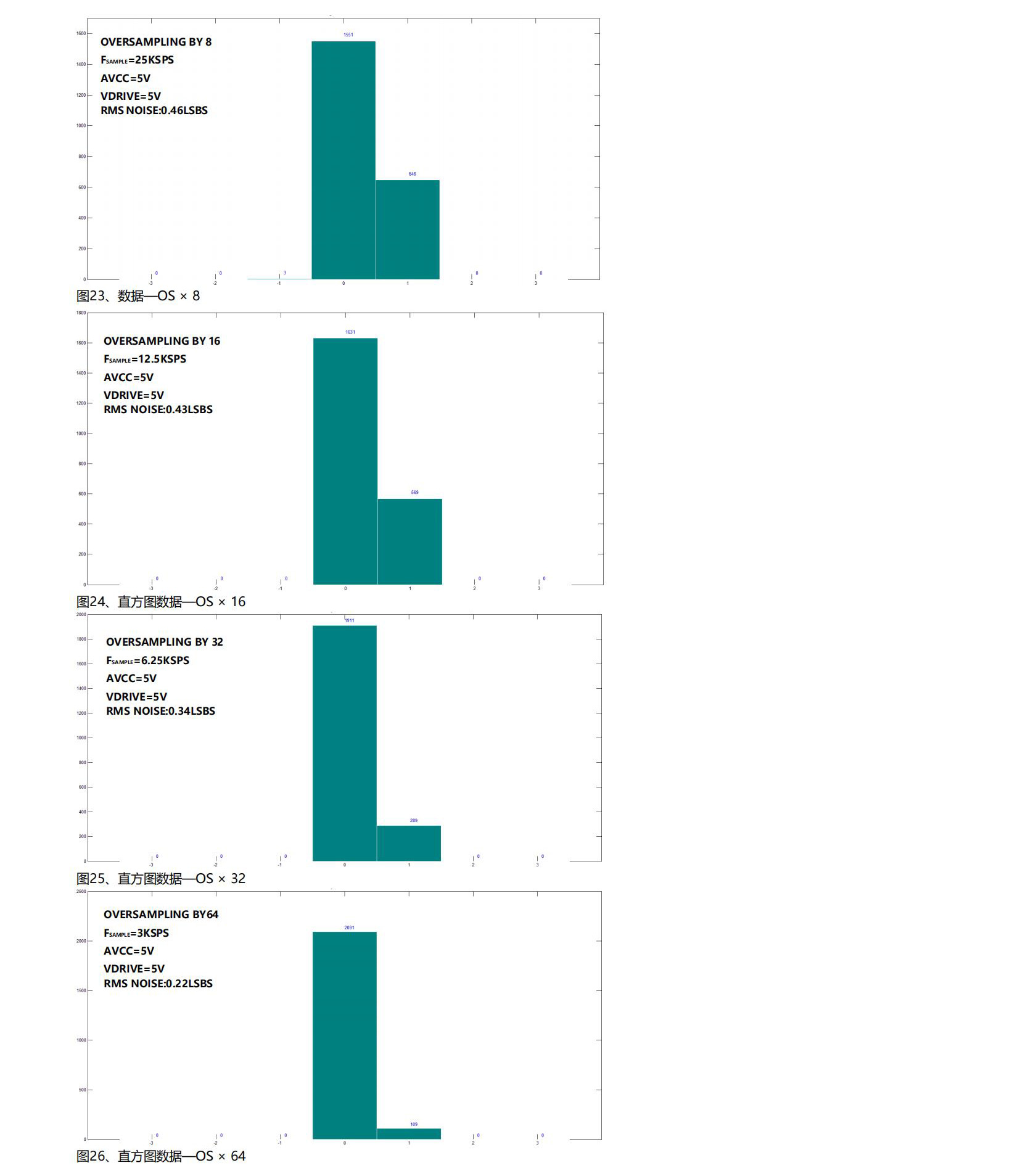

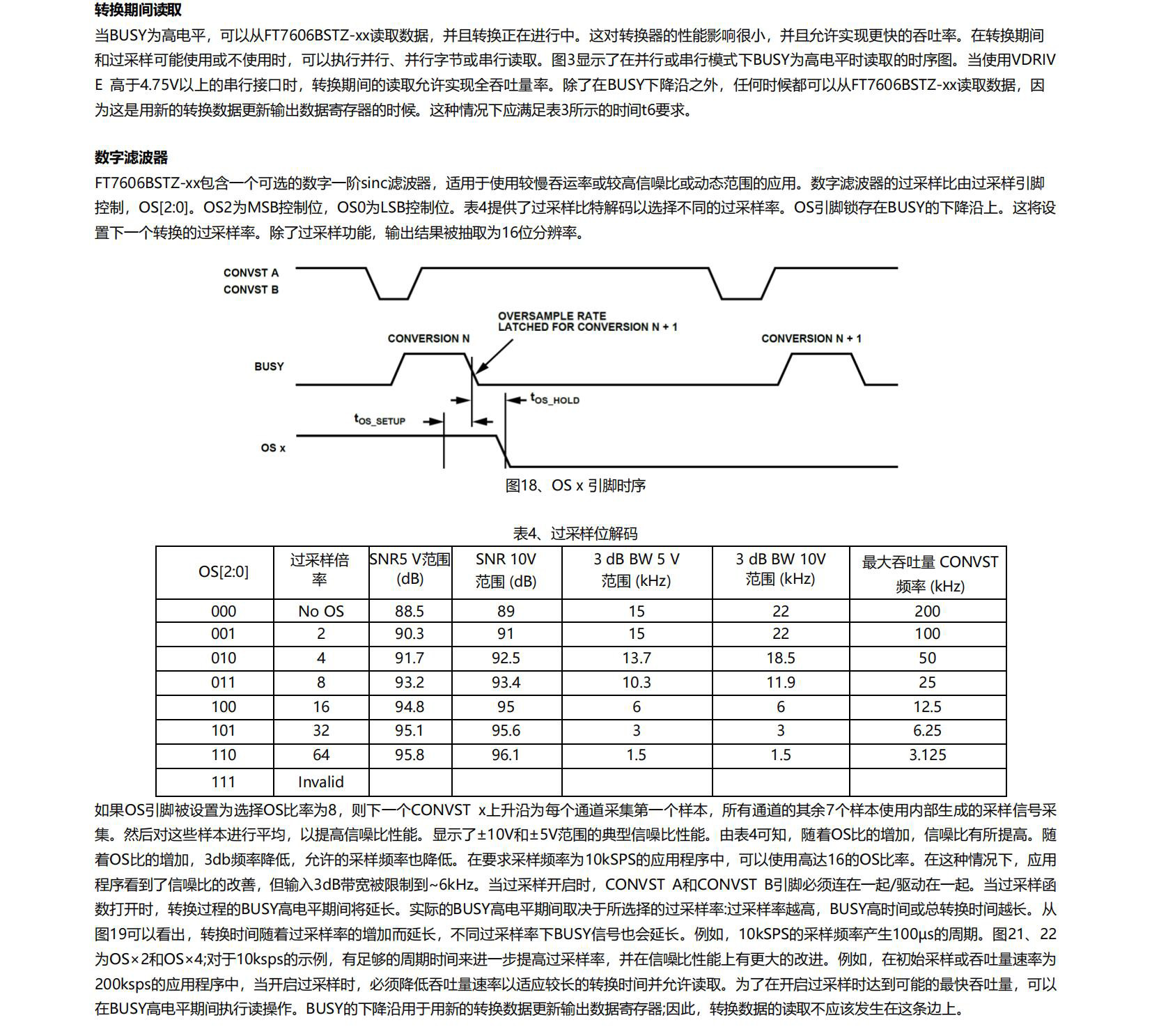

● 通过数字滤波器提供过采样功能
● 灵活的并行/串行接口 SPI/QSP/MICROWIR/DSP 兼容
● 模拟输入通道提供 7 kV ESD 额定值

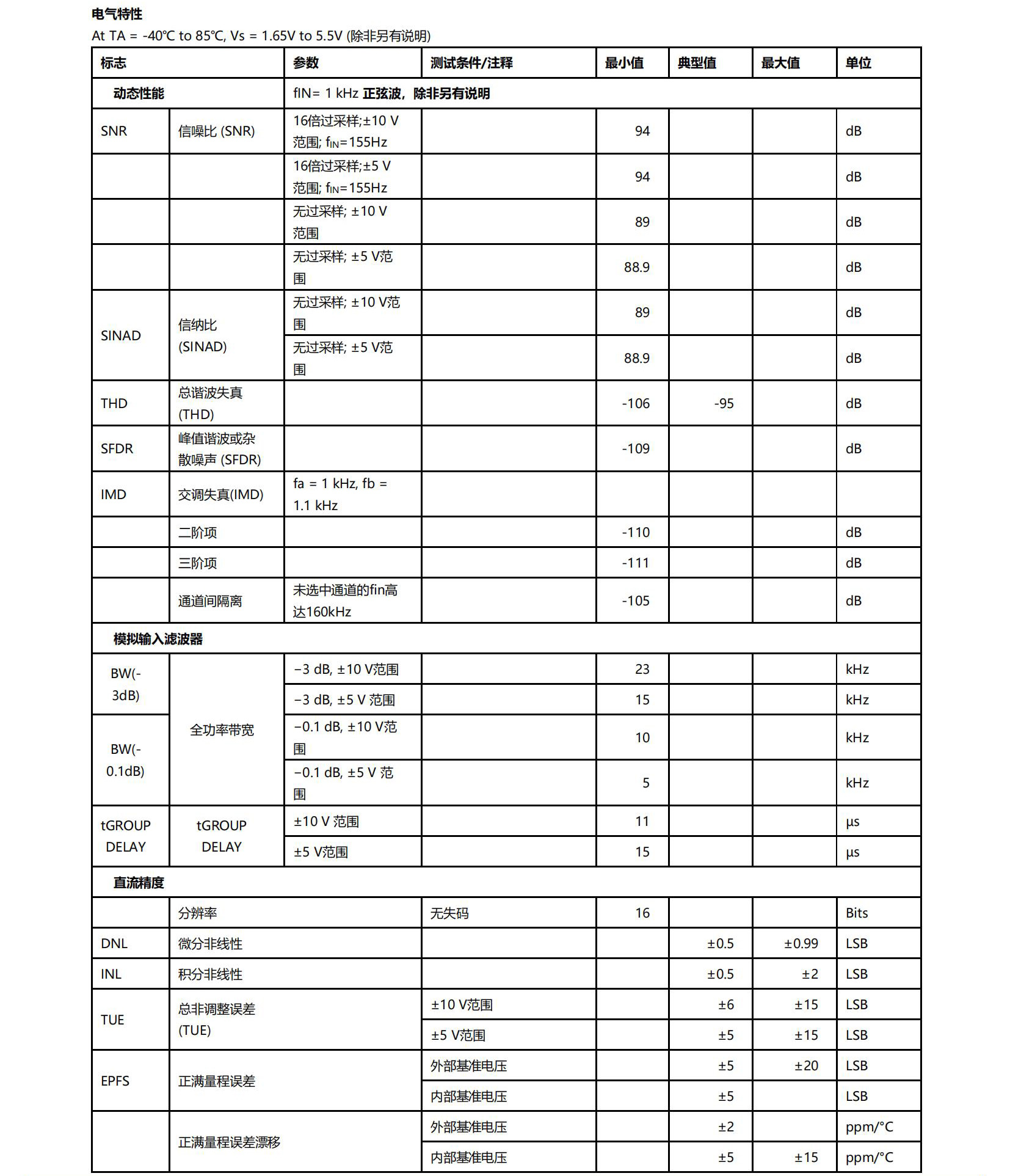

● 输入通道 89 dB SNR, −106 dB THD
● ±0.5 LSB INL, ±0.5 LSB DNL
● 低功耗: 130 mW 待机模式: 35 mW
● 温度范围: −40°C to +85°C / −40°C to +125°C

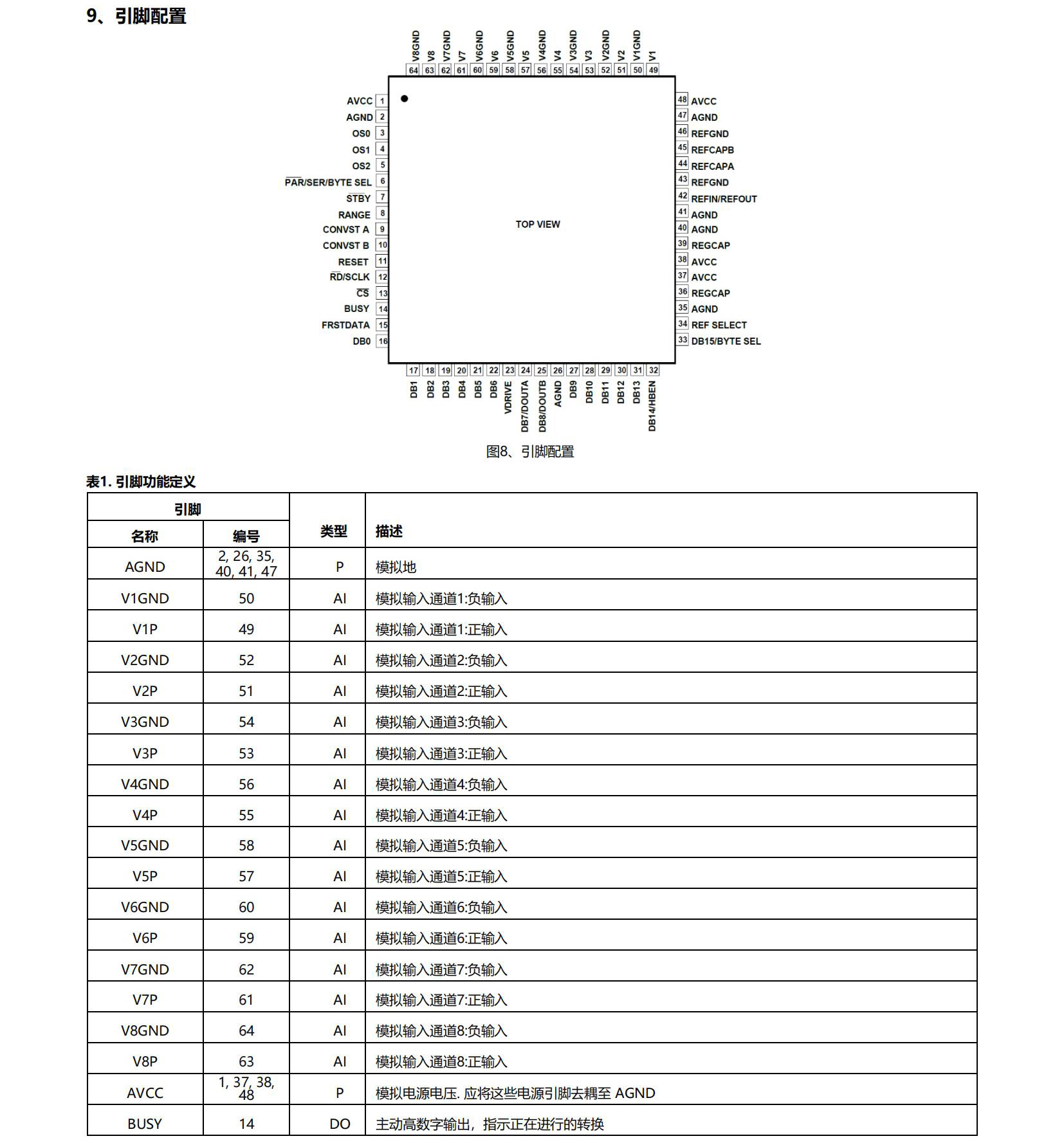

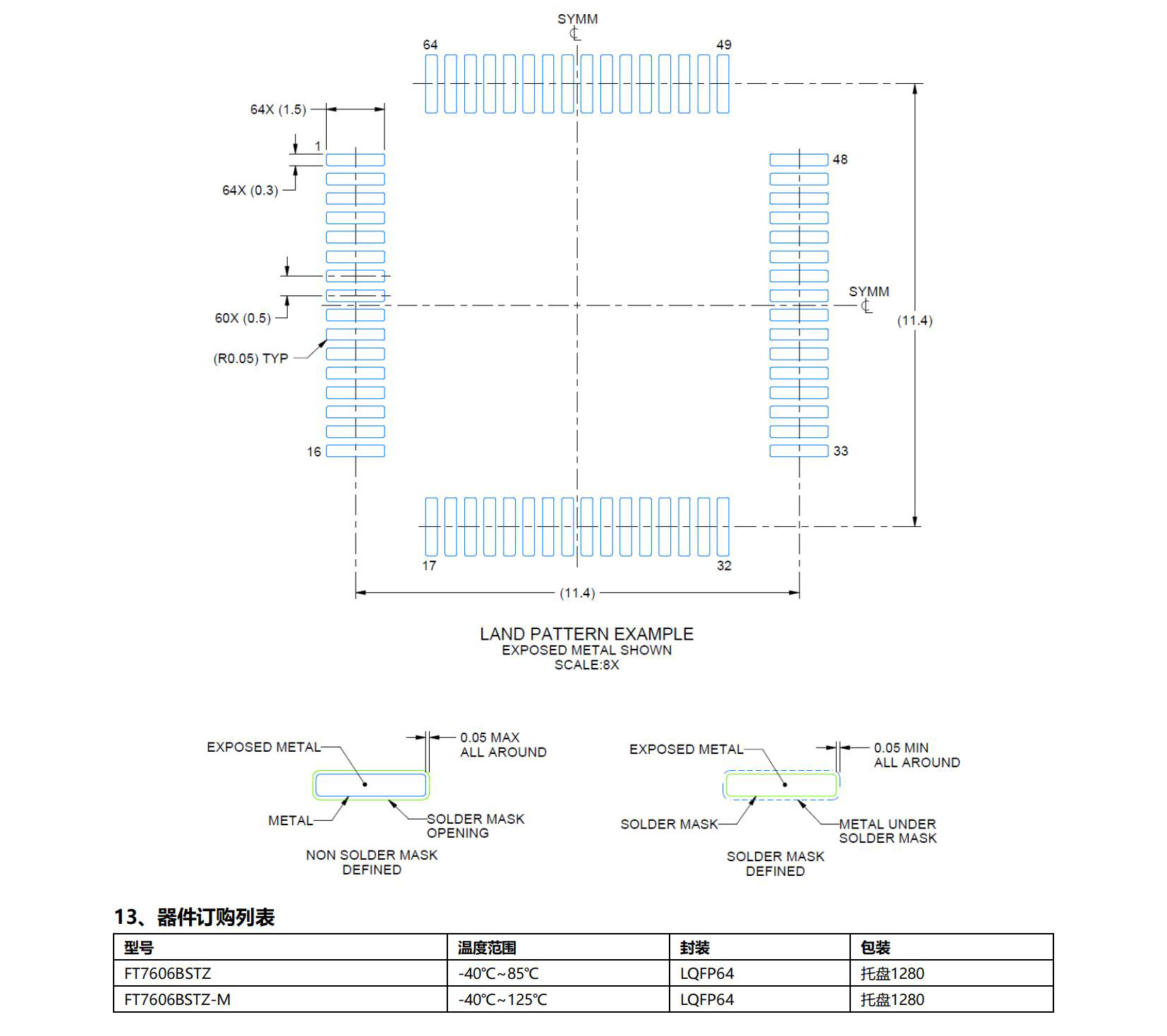

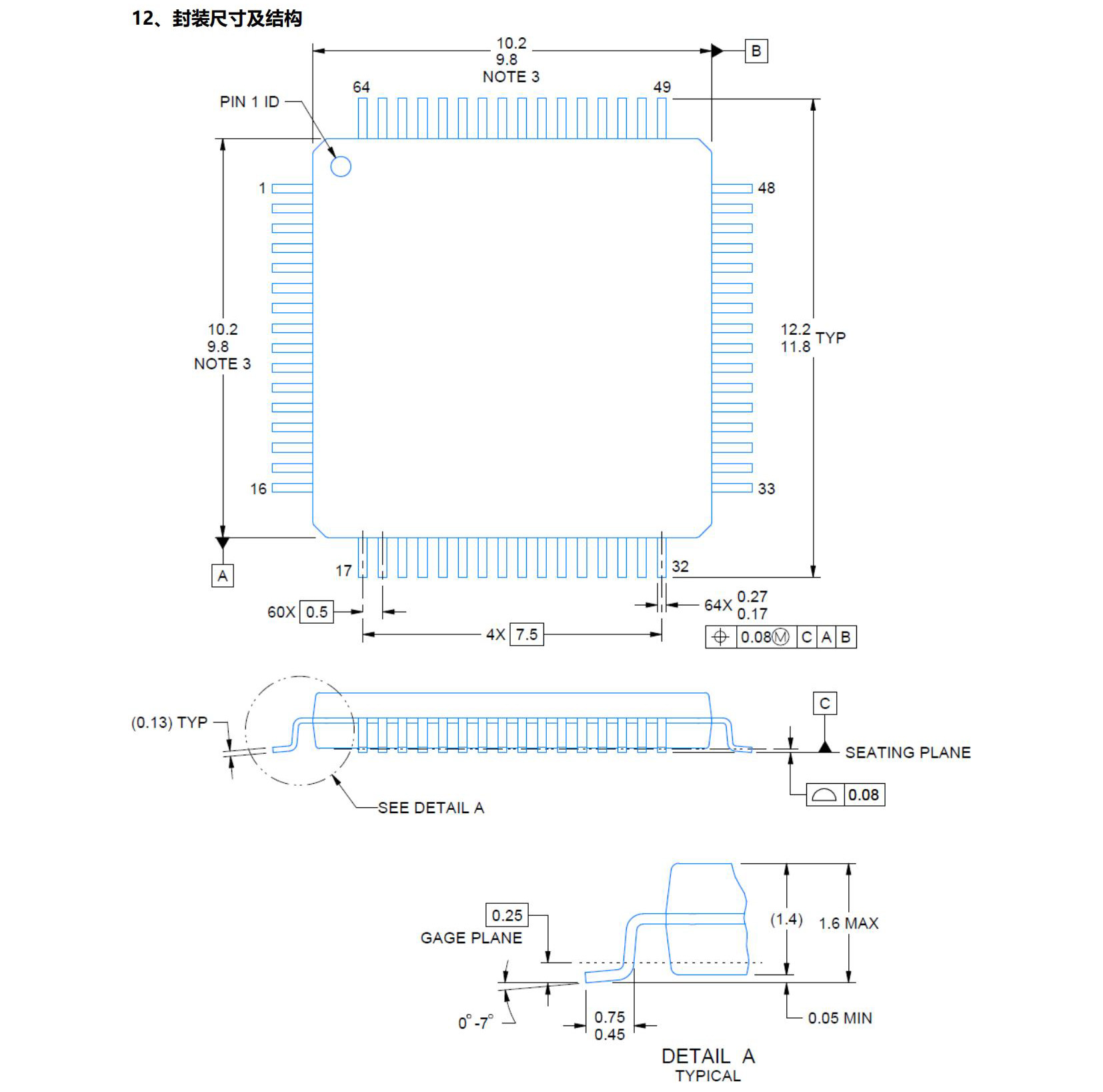

● 64 引脚 LQFP 封装

应用
● 多相电机控制
● 电力线监控和保护系统
● 仪表和控制系统
● 多轴定位系统
● 数据采集系统 (DAS)

北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702

注：本产品有全国产化型号可选
本产品为FT-WY系列，仅展示部分参数，如有需要，请联系我们。
