产品特点
● 对于光物理链路的透明传输
● 支持千兆及万兆网络
● 多样化心跳方式
● 低插损、高稳定瞬时切换
应用范围
● PDH、SDH 线路保护系统
● DWDM 线路保护系统
● 电力通信线路保护系统
● CATV 线路保护系统
技术参数
|
参数 |
单位 |
指标 |
|
|
单模 |
多模 |
||
|
测试波长 |
nm |
1310 / 1550 |
850 |
|
插入损耗 |
dB |
≤ 1.5 |
≤ 1.5 |
|
回波损耗 |
dB |
≥ 45 |
≥30 |
|
串扰 |
dB |
≥ 55 |
≥ 35 |
|
波长相关损耗 |
dB |
≤ 0.25 |
≤ 0.25 |
|
偏振相关损耗 |
dB |
≤ 0.1 |
≤ 0.1 |
|
切换时间 |
ms |
＜ 10 |
＜ 10 |
|
光纤类型 |
SM（ 9/125um ） |
MM（ 62.5/125um ） |
|
|
光连接器 |
LC/PC |
||
|
监控端口 |
RJ45、RS-232 |
||
|
工作电源 |
V |
AC: 85 ～ 264（ 50/60Hz ）或 DC: 36 ～ 72 |
|
|
功耗 |
W |
＜ 5 |
|
|
工作温度 |
℃ |
-5 ～ 55 |
|
|
存储温度 |
℃ |
-20 ～ 75 |
|
|
机箱类型 |
1U 标准 19”机架（ 483×220×44mm ） |
||

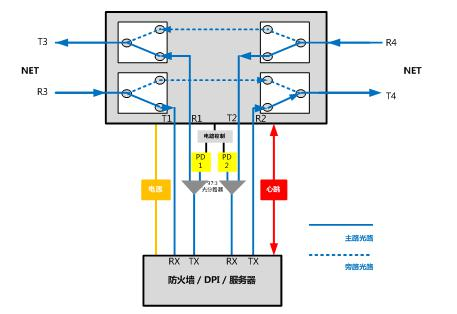

光路原理

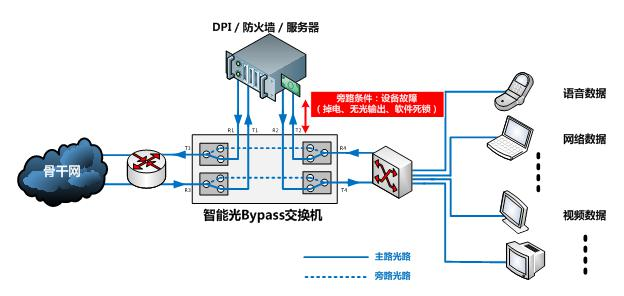

应用方案
订购信息 FT-98－OBP－A－B－C－D－E－F－G
|
A |
B |
C |
D |
E |
F |
G |
|
结构 |
工作波长 |
保护方式 |
保护路数 |
光探测路数 |
心跳/通信接口 |
供电方式 |
|
1:1U 机架式 |
3:13/15 单模 |
1:掉电 |
1:1 路 |
0:无探光 |
1:USB |
1:USB 供电 |
|
5:插盘式 |
4:85 多模 |
3:掉电+被动心跳 |
2:2 路 |
1:R1 R2 探测 |
2:RS232 |
2:AC85~265V |
|
X:其它 |
X:其它 |
4:掉电+主动心跳 |
4:4 路 |
2:R1-R4 探测 |
3:RJ45 |
3:DC36 ~72V |
|
5:探光+被动心跳 |
X:其它 |
X:其他 |
4:RS232/RJ45 |
4:双 AC |
||
|
6:探光+主动心跳 |
5:RS485 |
5:双 DC |
||||
|
X:其它 |
6:RS485/RJ45 |
6:混合 AC/DC |
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-98系列，仅展示部分参数，如有需要，请联系我们。
