描述

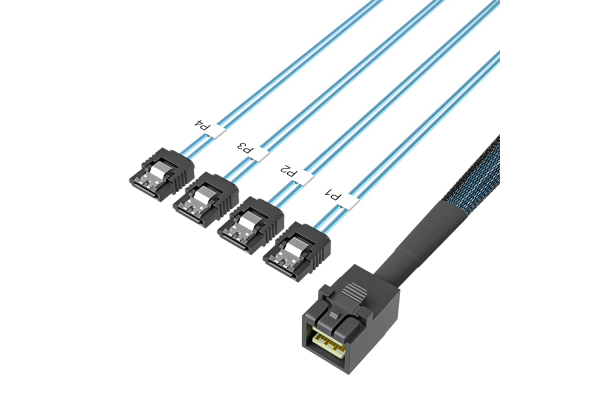

SFF-8643是一款36针高密度MINI SAS连接器，采用通常用于内部连接的塑料体接口，主要用于实现HD SAS内部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。SFF-8643符合SAS3.0规范，支持12Gbps数据传输协议。
SATA（串行硬件驱动器接口）是一种计算机总线，负责主板和大量存储设备（如硬盘及光盘驱动器）之间的数据传输。SATA与SCSI两者排线兼容，SATA接口可接上SAS接口，且支持热插拔，传输速度快，支持SATA3.0 6Gbps高速传输，执行效率高。

应用数据/通信
● RAID（独立磁盘冗馀阵列）
● 工作站
● 机架式服务器
● 服务器
● 储物架

特点和好处
● 发送率12Gbps
● 符合SAS3.0修订版5a规范

机械性能
配合力与不配合力
条件：EIA 364-13。以25毫米/分钟的速度插入和提取。
交配力：100N最大。
解除力：最大50海里。

电气性能
● 联系当前评级：0.5当交配时每针最大安培。
● 电压等级：30伏每接触时交配或未交配。
● 接触电阻：应力试验后最大30mohm初始，最大15mohm。
● 耐介质电压：500伏，1分钟无故障。
● 绝缘电阻：最少1000莫姆。

信号完整性
● 匹配连接器阻抗：100欧姆±15%
● 电缆绝对阻抗：100欧姆±10%
● 电缆对匹配：±5欧姆
● 共模阻抗：25至40欧姆
● 插入损耗：-6Db最大可达4.5Ghz；11Db最大可达9Ghz
● 串音：-35分贝最大可达6千兆赫

产品环保法规
Rohs2.0：兼容
中国人权协会：是
REACH SVHC：是的

北亿纤通 | F-tone Networks

企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702

注：本产品有全国产化型号可选
本产品为FT-WG-系列，仅展示部分参数，如有需要，请联系我们
