描述

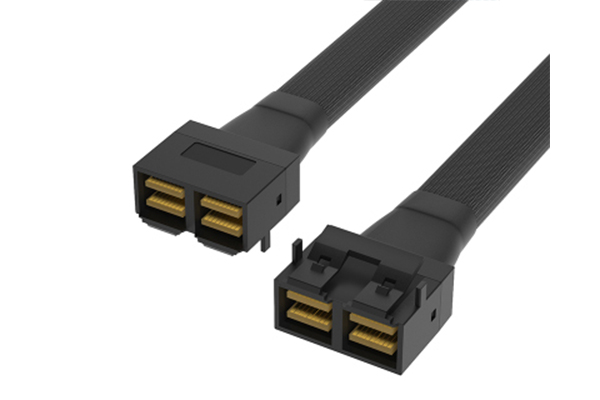

SFF-8643 8i是一款72针高密度MINI SAS连接器，采用通常用于内部连接的塑料体接口，主要用于实现HD SAS内部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。SFF-8643符合SAS3.0规范，支持12Gbps数据传输协议。
北亿纤通可以提供 12Gbps HD Mini SAS和6Gbps Mini SAS 产品的所有配置，我们有直型、直角、左侧出口和右侧出口配置，提供 4X 和 8X 连接器，电缆类型来自 twinax 电缆，用于松散电缆的精细薄膜层压电缆，导体尺寸范围从32AWG 到 28AWG。 所有上述产品均符合 SFF-8643、ROHS2.0、HF、UL 认证和可燃性等级。
应用数据/通信
● RAID（独立磁盘冗馀阵列）
● 工作站
● 机架式服务器
● 服务器
● 储物架
特点和优点
● 传输速率12Gbps
● 符合SAS3.0规范
机械性能
配合力和解除力
条件：EIA 364-13。以25mm /分钟的速度插入和拔出。
配合力：最大100N。
解除配合力：最小50N。
电气性能
● 接触电流额定值配对时，每个引脚最大0.5A。
● 额定电压配对或非配对时，每个触点30VAC。
● 接触电阻最大30mohm初始，压力测试后最大15mohm。
● 介电耐压500VAC 1分钟无击穿。
● 绝缘电阻最低1000Mohm。
信号完整性
● 配对连接器阻抗：100 ohm±15％
● 电缆绝对阻抗：100 ohm±10％
● 电缆对匹配：±5欧姆
● 共模阻抗：25至40欧姆
● 插入损耗：最大-6dB，最高4.5Ghz；最高9dB，最高11dB
● 串扰：-35 dB，最高6Ghz
产品环保合规
符合RoHS2.0：符合
中国RoHS：是
达到SVHC：是
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-WG-系列，仅展示部分参数，如有需要，请联系我们
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. rther details are available from any F-tone Networks sales representative.
