产品简介
● 符合GJB599B(MIL-DTL-38999M)I系列标准
● 卡口式快速连接,具有体积小、重量轻、接触偶密度高等优点
● 五键圆周识别定位,可实现盲插和防错插
● 外壳体可选用不同材料及镀层以适应不同环境要求
● 插座有盒式、墙式、前装、后装及螺母紧固式安装等多种形式
● 接触件压接可取卸,防斜插设计
产品简介

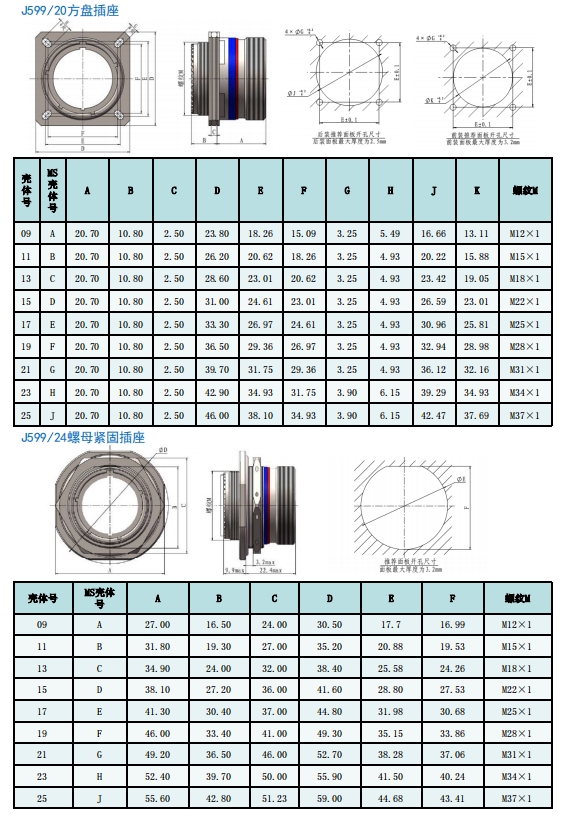

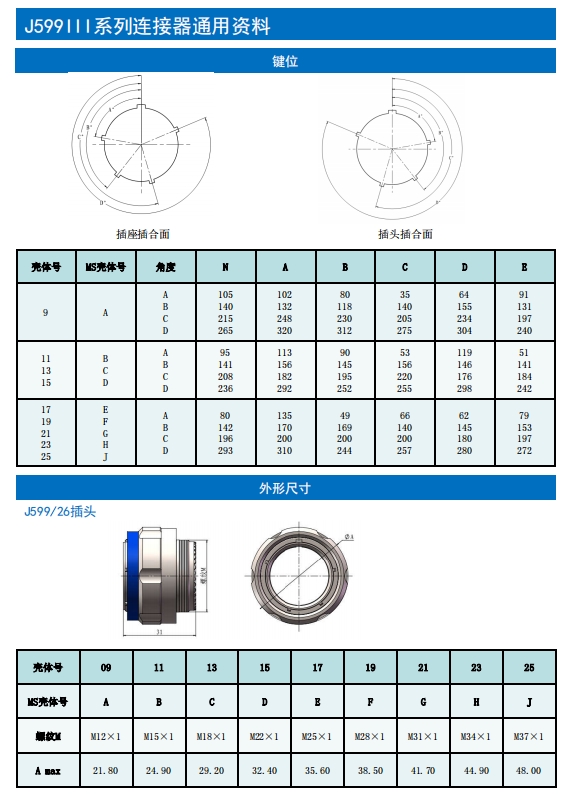

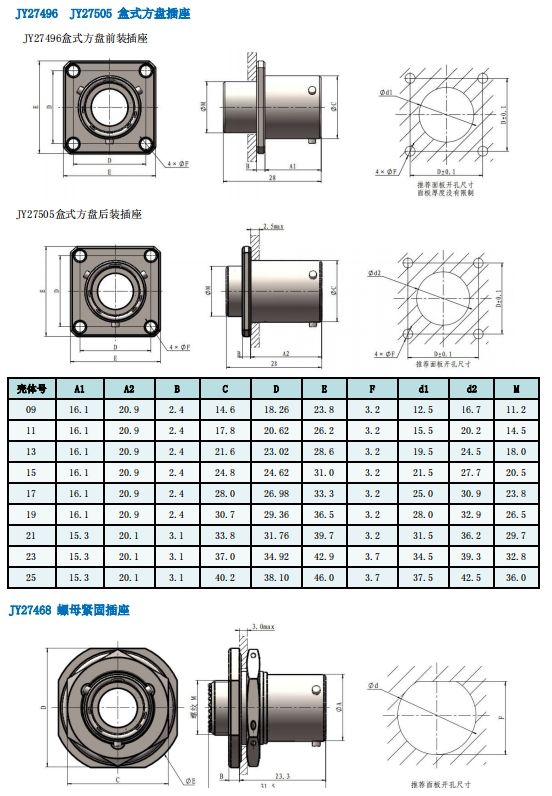

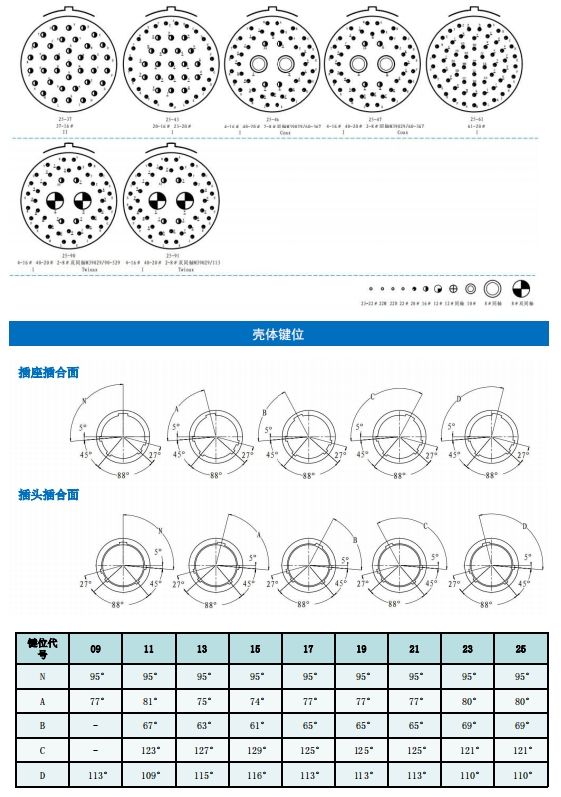

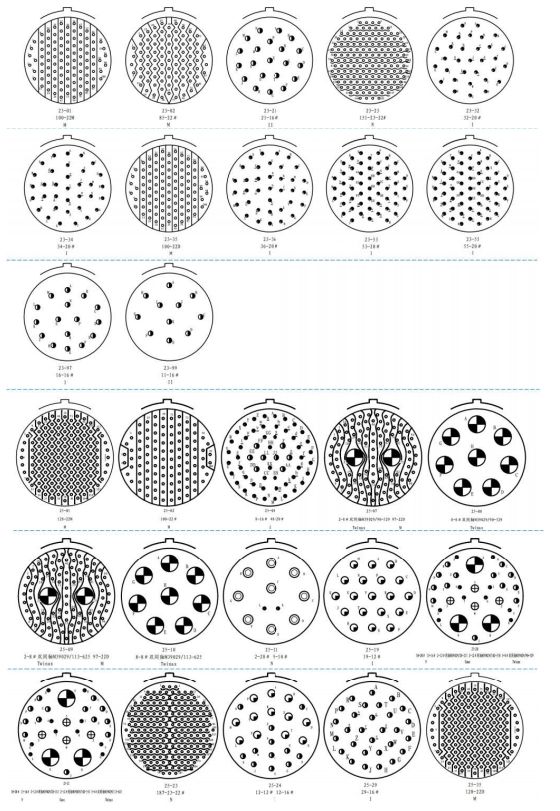

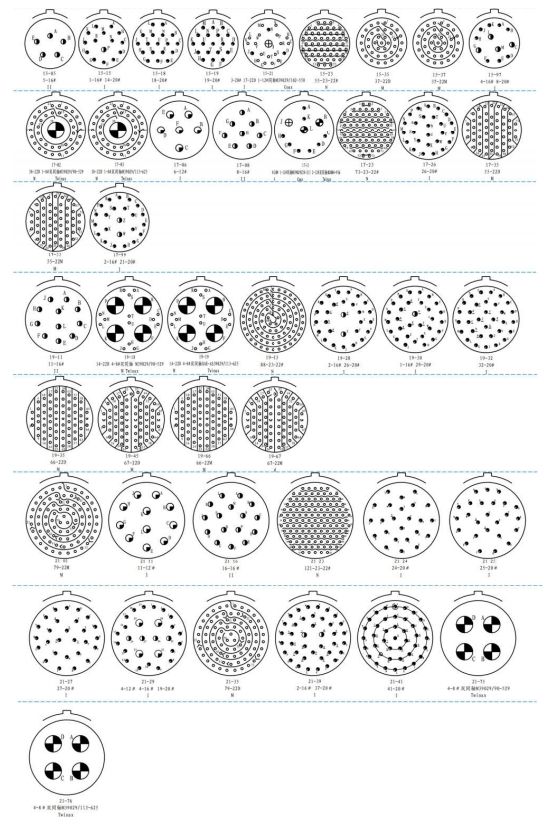

● 9种壳体号,多种孔位接点排列方式
● 具有抗高强度振动特性
● 具有电磁屏蔽功能
主要技术指标
机械性能
● 机械寿命
500次循环插拔
● 冲击
3ms半正弦波 加速度峰值300g
● 振动
正弦振动 频率10~2000Hz 加速度294m/s²
随机振动 频率100 ~1000Hz 功率谱密度1g²/Hz
环境性能
● 温度范围
B类 -65℃ ~+175℃
E、F类 -65℃ ~+200℃
● 盐雾:按GJB1217方法1001进行试验
B类 500h E类 1000h F类 48h
电气性能
● 耐电压:V
工作等级 |
M |
M |
I |
Ⅱ |
海平面 |
1300 |
1000 |
1800 |
2300 |
21000m |
800 |
600 |
1000 |
000 |
● 绝缘电阻:
正常条件≥5000MΩ
潮湿条件≥100MΩ

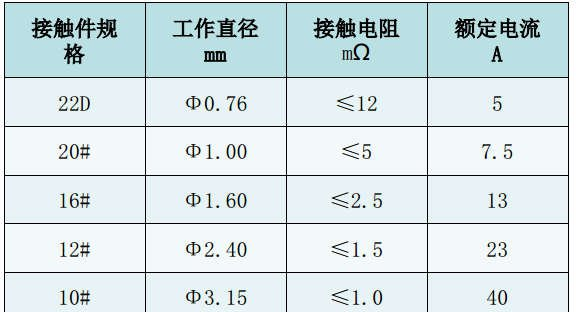

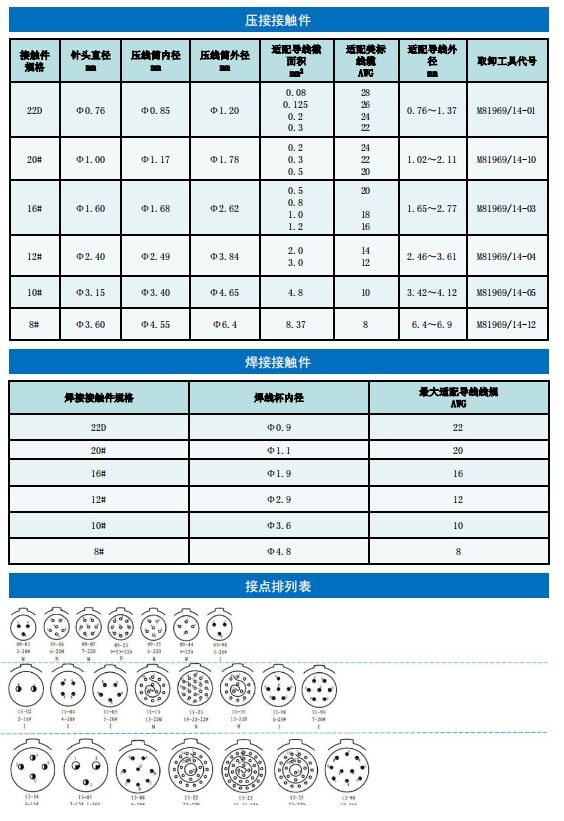

● 接触件接触电阻及额定电流:● 电磁干扰屏蔽:
100MHz~1GHz时,最小衰减为85dB
1GHz ~ 10GHz时,最小衰减为50dB
● 外壳间电连续性
B类≤2.5mΩ E类≤50mΩ F类≤1.0mΩ
其它性能
● 相对湿度:40℃时达98%
● 工作高度:≤30480m
● 具有良好的防潮湿、防盐雾、防霉菌、防砂尘等性能
型号标记示例

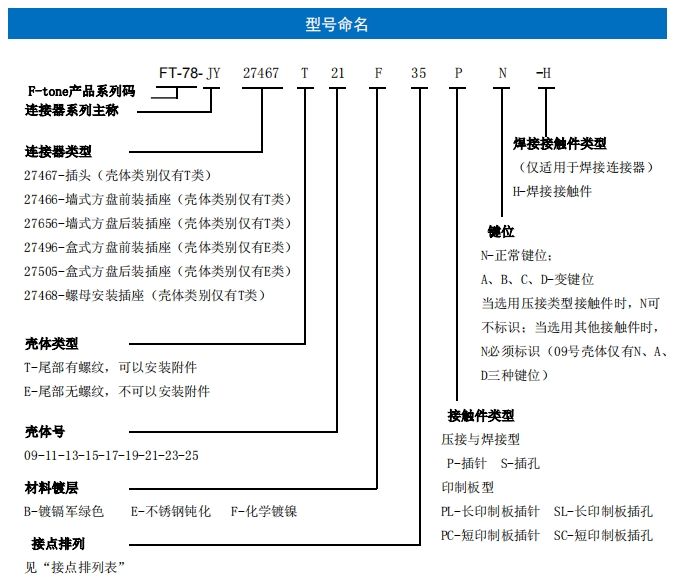

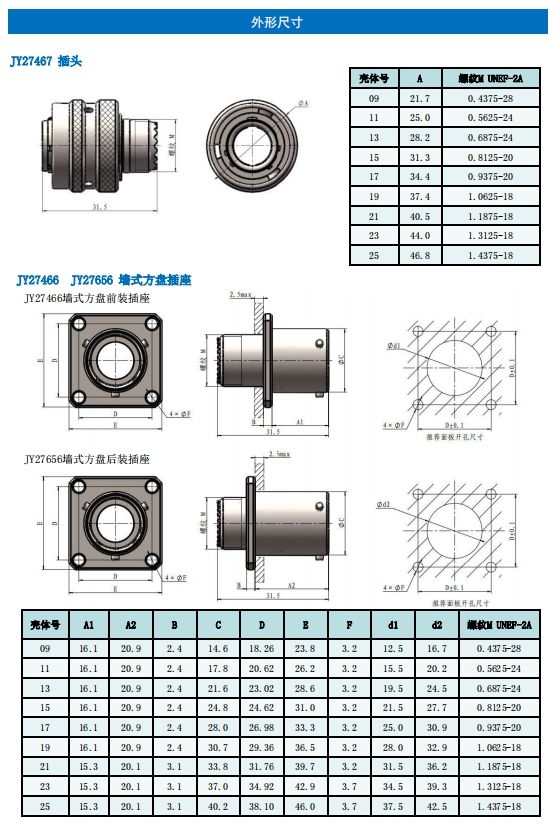

JY27467T21F35PN-H:JY系列插头,壳体尾部带螺纹,可以安装附件,21号壳体,壳体镀层为铝合金化学镀镍,35号接点,接触件为插针,N键位,端接方式为焊接。

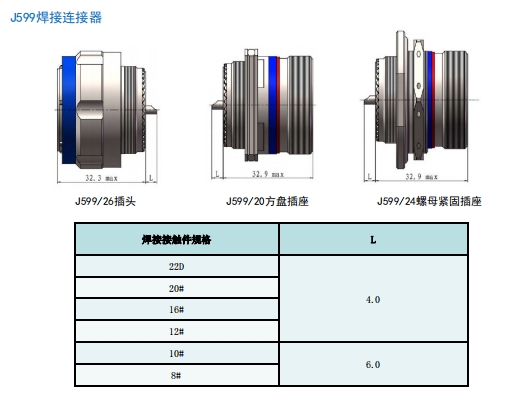

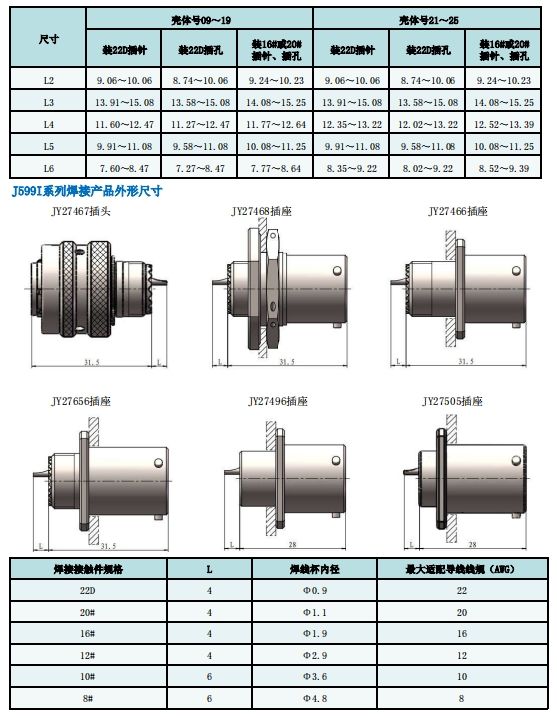

焊接接触件仅适用于焊接连接器。

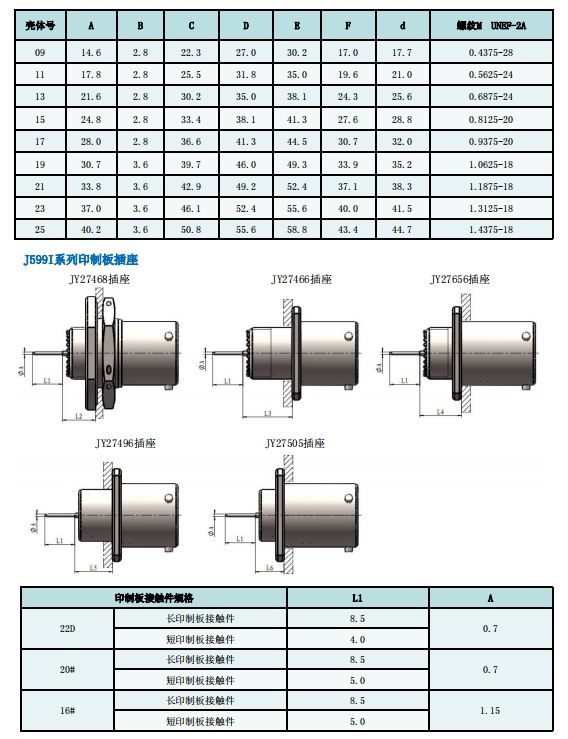

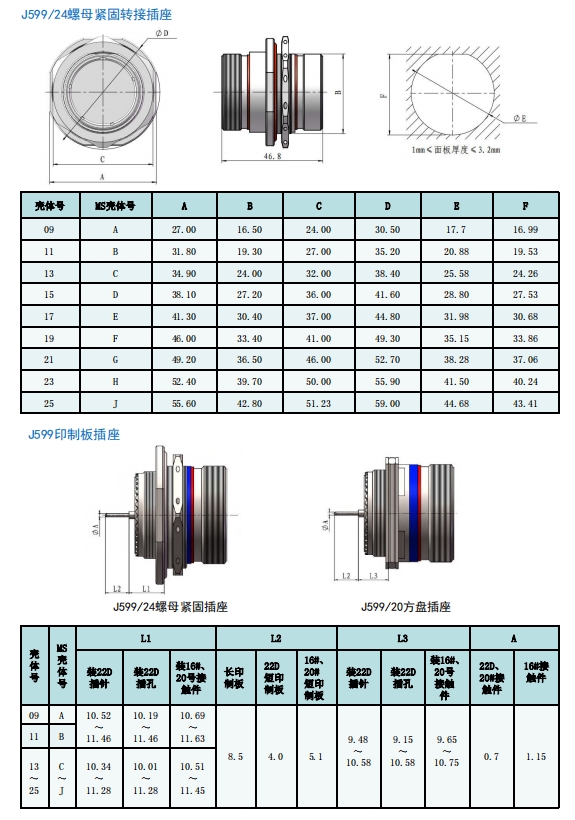

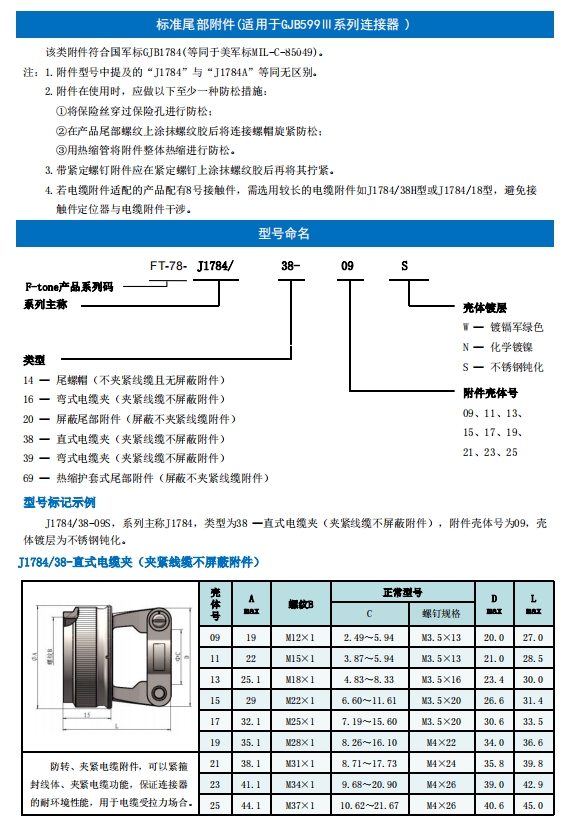

标准尾部附件(适用于GJB599I系列和Ⅱ系列连接器)
该类附件符合国军标GJB1784(等同于美军标MIL-C-85049)。
注:
- 附件型号中提及的“J1784”与“J1784A”等同无区别。
- 附件在使用时,应做以下至少一种防松措施:
①将保险丝穿过保险孔进行防松:
②在产品尾部螺纹上涂抹螺纹胶后将连接螺帽旋紧防松:
③用热缩管将附件整体热缩进行防松。
- 带紧定螺钉附件应在紧定螺钉上涂抹螺纹胶后再将其拧紧。
- 若电缆附件适配的产品配有8号接触件,需选用较长的电缆附件如J1784/49H型或J1784/18A型,避免接触件定位器与电缆附件干涉。
注:国军标GB 1784与美军标MIL-C-85049的型号命名中,除基本元件号不同外,其余完全相同。GJB1784的基本元件号为“J1784”,MIL-C-85049的主称代号为“M85049”,二者可互换。

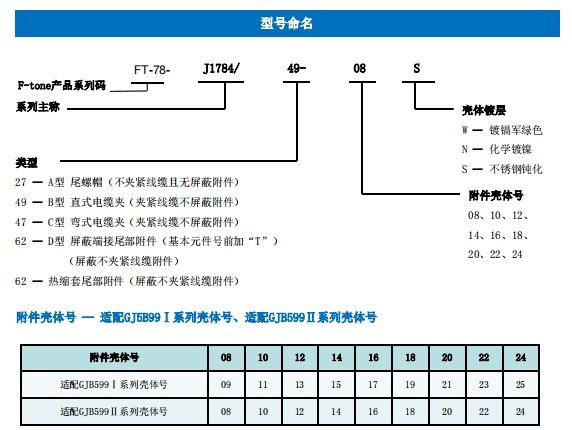

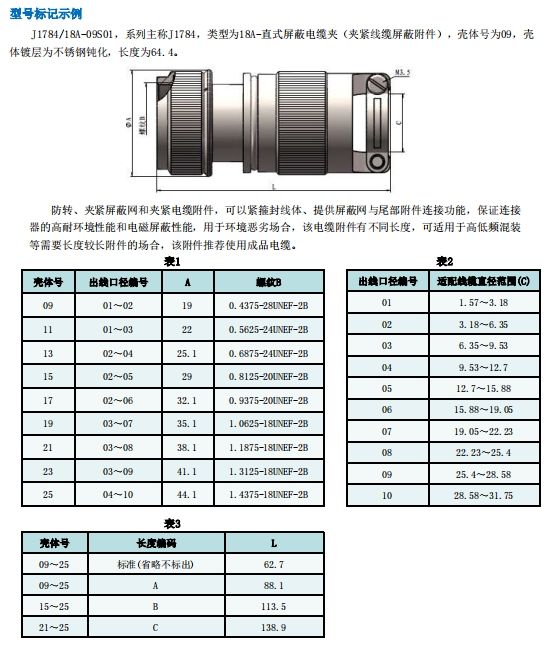

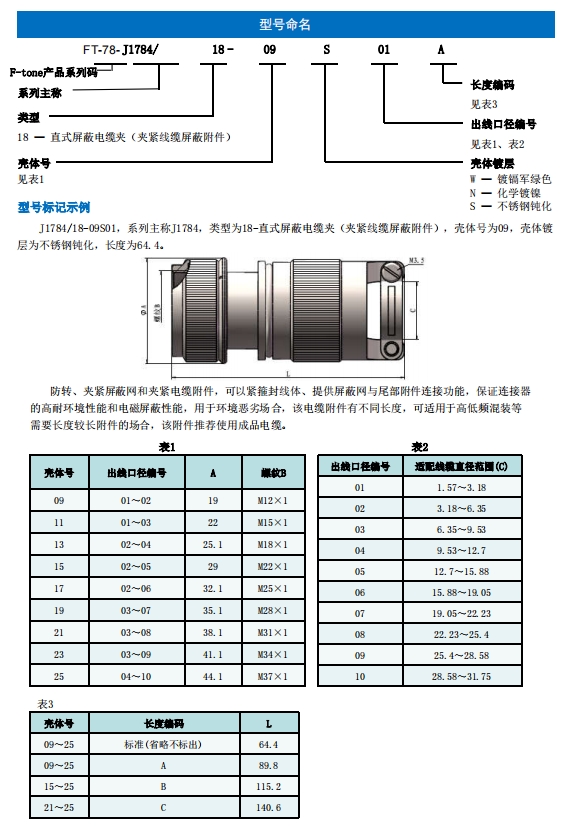

型号标记示例

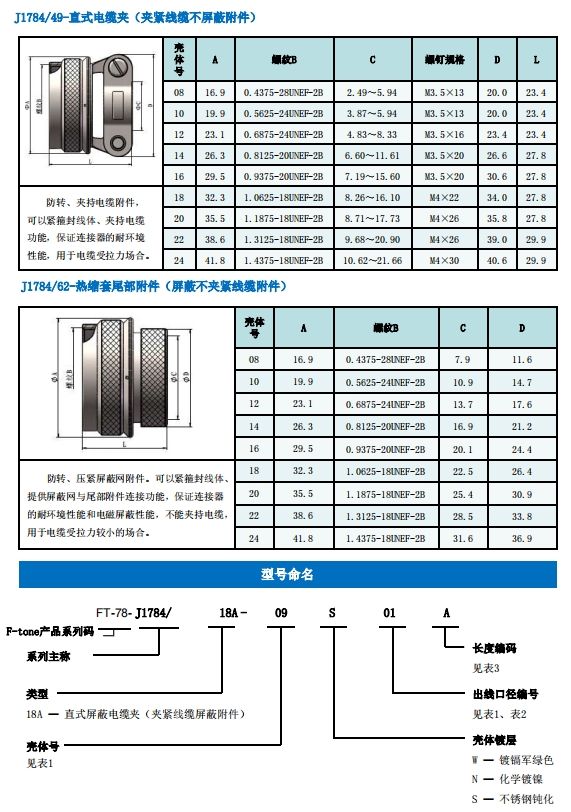

J1784/49-08S,系列主称J1784,类型为B型直式电缆夹(夹紧线缆不屏蔽附件),附件壳体号为08,壳体 镀层为不锈钢钝化。
