描述

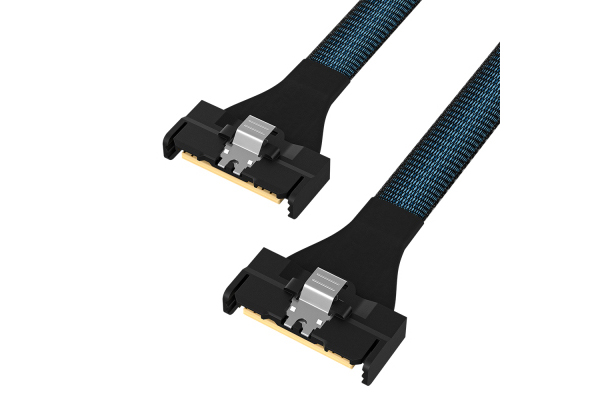

MCIO 8X Stright TO MCIO 8X Stright Cable（MCIO 8X直头对直头数据线）
Mini Cool Edge IO是一种灵活、坚固、经济的连接器和电缆组件解决方案，有助于服务器和网络设备的设计的灵活性，减少整体空间，并扩展高数据率信号的覆盖范围。该解决方案可用于24Gbps SAS4.0信号、32GT/s PCIe5.0信号。
产品特点
● 0.6毫米间距的紧凑型连接器设计节省了终端设备的空间，支持电缆到板和卡到板的应用
● 1.57毫米的PCB卡厚度与PCIe立管卡兼容
● 本款产品的插头为直型电缆插头
● 支持85欧姆的阻抗应用
● 支持高达PCIe5.0 32GT/s的信号传输速率
● 30AWG电缆
应用范围
● 数据中心和网络设备
● 服务器/存储设备
● 高性能计算（HPC）
● 交换机/路由器
● 无线基站和无线电台
规格
● PCIe Gen5和PCIe Gen6
机械性能
● 配接力：最大55.5N
● 拆卸力：最大49N
● 额定耐用周期：至少250次
电气性能
● 电压：每个触点30VAC
● 电流：每个触点0.5A
● 触点电阻：初始值为20mohm，压力测试后最大变化为20mohm
● 绝缘耐受电压：最低300VDC，100ms
● 绝缘电阻：相邻引脚之间最小10MΩ
信号完整性
● 配套连接器阻抗：85+/-10%欧姆@25ps RT
● SCD21：符合SAS4.0和PCIe4.0标准
● FEXT：符合SAS4.0和PCIe4.0标准
● NEXT：满足SAS4.0和PCIe4.0
● 插入损耗：符合SAS4.0和PCIe4.0标准
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-WG-系列，仅展示部分参数，如有需要，请联系我们
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. rther details are available from any F-tone Networks sales representative.
