产品特点
● 低插入损耗
● 波长范围宽
● 低串扰
● 高稳定性和可靠性
● 模块化设计
应用范围
● 实验室研发
● 系统监测
● 配置 OADM
● 城域网
● 多路光监测
● 光纤传感
● 远程光纤监控系统
技术参数
|
型 号 |
FT-98-MEMS-M-16X16 |
|
工作波长 |
1260-1650nm |
|
测试波长 |
1310/ 1550nm |
|
插入损耗 |
≤2.5dB |
|
回波损耗 |
≥45dB |
|
串扰 |
≥50dB |
|
偏振相关损耗 |
＜0.3dB |
|
波长相关损耗 |
＜0.8dB |
|
温度相关损耗 |
＜0.5dB |
|
切换时间 |
≤50ms（16X16 种状态切换时间） |
|
≤15ms（相邻状态切换时间） |
|
|
传输光功率 |
≤23dBm |
|
光纤类型 |
SM-9/ 125 |
|
光接口类型 |
FC/APC |
|
出纤长度 |
1.00 m |
|
控制接口 |
RS232 |
|
工作电压 |
DC5V |
|
功耗 |
≤10W |
|
工作温度 |
-5℃ ~ +70℃ |
|
贮存温度 |
-40℃ ~ +85℃ |
|
模块尺寸 |
200x100x22mm |

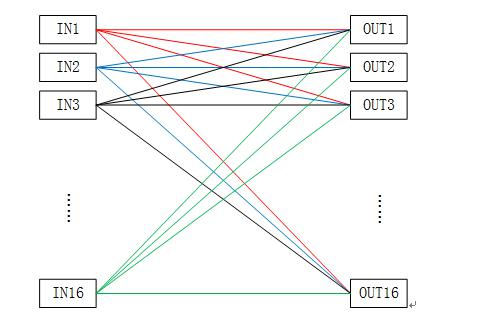

模块内部光路示意图

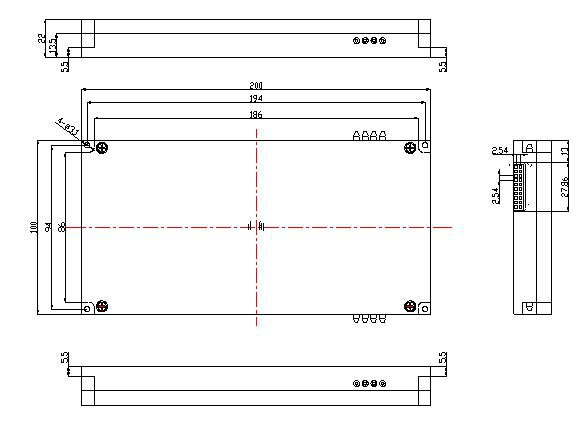

结构示意
管脚定义
|
Pin# |
Signal name |
Type |
Description |
|
|
1 |
2 |
VCC |
Power |
+5VDC , Digital power supply |
|
3 |
4 |
GND |
Power |
Digital ground |
|
5 |
TXD |
Output |
Transmit Data |
|
|
6 |
RXD |
Input |
Receive Data |
|
|
7 |
8 |
GND |
Power |
Digital ground |
|
9、 10、 11、 12、 13、 14、 15、 16、 17、 18、 19、 20 |
NC |
|||
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-98系列，仅展示部分参数，如有需要，请联系我们。
