描述

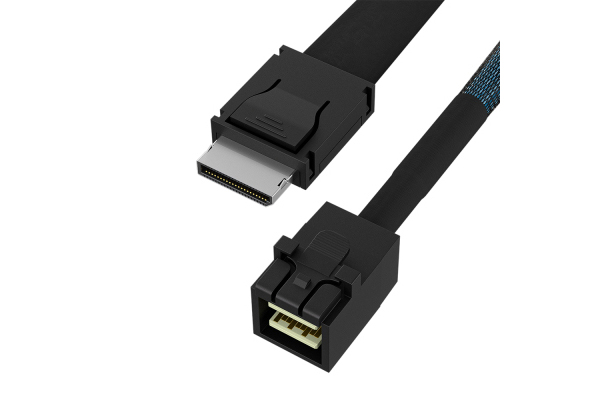

Oculink SFF-8611是一款针对PCI-E内部应用和外部设备小型数据线的规格的产品而设计的连接器，是一种维持四条PCI-E通道、体积小巧的多数字协议单电气规范的复合型接口。它可以支持8GT / s PCIe信号或24Gbps SAS4.0信号传输。
SFF-8643是一款36针高密度MINI SAS连接器，采用通常用于内部连接的塑料体接口，主要用于实现HD SAS内部互连解决方案。典型应用是SAS HBA与SAS驱动器子系统之间的内部SAS链路。SFF-8643符合SAS3.0规范，支持12Gbps数据传输协议。
特点和优点
● 数据速度：8GT / s
● 符合OCuLink规范
应用领域
● 服务器
● 数据存储
● 台式机
● 工作站
机械性能
● 配合力（不带闩锁）：2〜20N。带无源闩锁的连接器：8〜40N
● 解除配合力（不带闩锁）：1〜16N带无源闩锁的连接器：8〜25N
● 额定耐久性循环：最小50个循环。
电气性能
● 电压：每个触点30VDC最大30mohm 初始，压力测试后最大15mohm
● 介电耐压：最低250VDC持续100ms
● 绝缘电阻：相邻端子之间最小100MΩ
信号完整性
● 配对连接器阻抗：85 ohm±15％
● 共模阻抗：符合PCIe Gen3规范
● 插入损耗：符合PCIe Gen3规范
● 最大串扰：符合PCIe Gen3规范
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-WG-系列，仅展示部分参数，如有需要，请联系我们
