描述

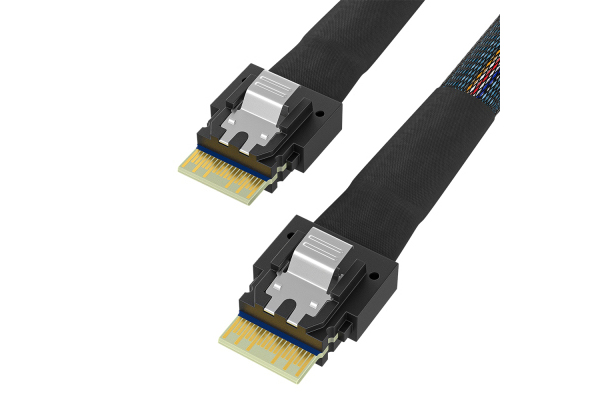

Slim SAS SFF-8654是一款设计用于非屏蔽、内部或外部I/O的高密度连接器，符合串行连接SCSI SAS4.0标准，体积小，扁平封装，符合SAS4.0 24Gbps高数据速率规范，支持多种组件选择。
应用领域
● 服务器内部数据传输：连接服务器主板与存储设备（如硬盘、磁盘阵列等），实现高速、稳定的数据交换。
● 大型数据中心：支持多个计算节点之间的数据交换和同步，优化数据传输性能，提升集群的整体运算能力。
● 云计算环境：同样支持多个计算节点之间的数据交换和同步，以满足云计算环境中对数据传输的高要求。
特点和优点
● 较小尺寸的连接器和电缆节省了设备空间
● 根据行业标准提供四通道信号传输
● 数据速度：每通道支持UPI 11.2Gbps，SAS4.0 24Gbps，25Gbps和PCIe 4.0 16Gbps
● 符合SAS4.0和SlimSAS SFF-8654规范
机械性能
● 配合力：最大55.5N
● 解除力：最大49N
● 额定耐用周期：最少250个周期
电气性能
● 电压：每个触点30VDC SlimSAS 4i插头：最大80mohm初始，压力测试后最大20mohm
● 介电耐压：最低300VDC，持续100ms
● 绝缘电阻：相邻引脚之间的最小值为10MΩ
信号完整性
● 配对连接器阻抗：100 +/- 10％ohm
● 共模阻抗：符合SAS4.0规范
● 插入损耗：符合SAS4.0规范
● 最大串扰：符合SAS4.0规范
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-WG-系列，仅展示部分参数，如有需要，请联系我们
