特性
- 典型传输速率3.5G（单通道）
- SNAP12封装形式
- 十二路信号并行传输，发射光模块
- 采用VCSEL阵列，具有功耗小的特点
- 工作温度-40℃～+85℃
- 3V单电源供电
应用
甚短距离的高速数据通信连接（板级互连、机架间互连、系统级互连），服务器与存储器阵列的互连。
主要性能指标
|
典型传输速率 |
3.5Gbps |
|
光接口类型 |
MPO插拔型 |
|
电接口类型 |
MEG-ARRAY |
|
中心波长 |
850nm |
|
平均发射光功率（典型值） |
-2.5dBm(25℃) |
|
电源电压 |
3.3V |
|
工作温度 |
-40℃～+85℃ |

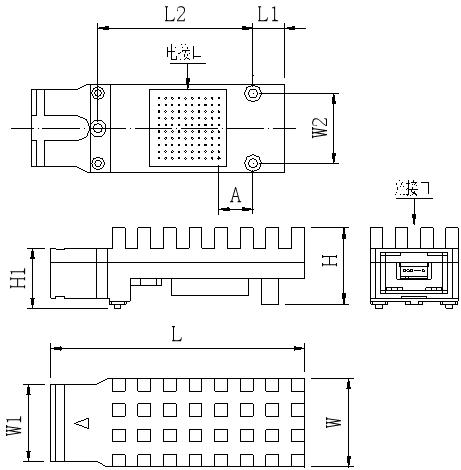

SNAP12封装形式十二路发射模块尺寸图
外形尺寸 单位为毫米
|
尺寸符号 |
L |
L1 |
L2 |
W |
W1 |
W2 |
H |
H1 |
A |
|
最大值 |
49.9 |
6.7 |
- |
17.6 |
15.5 |
- |
15.4 |
12.3 |
- |
|
公称值 |
49.5 |
6.2 |
30.23 |
17.2 |
15 |
13.72 |
15 |
11.7 |
8 |
|
最小值 |
49.2 |
6.0 |
- |
16.9 |
14.8 |
- |
14.4 |
11.2 |
- |
|
注：未注尺寸公差按GB/T1804—1992中m级 |
|||||||||
订购信息
|
FTSP-12T35-02 |
F-tone SNAP12 十二路并行发射光模块，3.5G每通道，商业级 |
-GC:全国产 空：非全国产 |
|
FTSP-12T35-02I |
F-tone SNAP12 十二路并行发射光模块，3.5G每通道，工业级 |
|
|
FTSP-12T35-02M |
F-tone SNAP12 十二路并行发射光模块，3.5G每通道，军品级 |
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
