产品描述
北亿纤通椭圆芯保偏光纤具有优异的温度稳定性和双折射性能，可广泛应用于光纤陀螺，电流互感器以及其它偏振相关器件领域。北亿纤通椭圆芯光纤通过改善了椭圆芯结构，优化光纤的纤芯和包层结构，提高了光纤的均匀性和双折射性能，椭圆芯保偏光纤属于几何双折射型保偏光纤，受环境温度影响小，具有更好的温度稳定性。

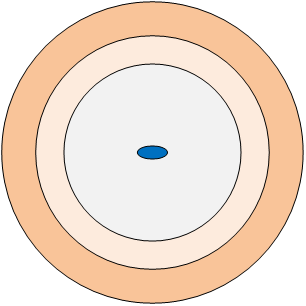

光纤结构
产品应用
- 光纤陀螺仪
- 光纤电流互感器
- 光纤激光器和放大器
产品特点
- 低衰减和高弯曲性能
- 良好的几何均匀性
- 使用稳定性和可靠性高
- 温度不敏感
产品指标
|
特性 |
单位 |
产品指标 |
|||
|
产品型号 |
FT-X4-ECF13-125-U25 |
FT-X4-ECF13-80-U16 |
FT-X4-ECF15-80-U13 |
FT-X4-ECF15-80-U16 |
|
|
|
光学特性 |
||||
|
工作波长 |
nm |
1310 |
1310 |
1550 |
1550 |
|
截止波长 |
nm |
1100 ~ 1290 |
1100 ~ 1290 |
1290 ~ 1520 |
1290 ~ 1520 |
|
模场直径 |
µm |
6.0 ± 1.0 |
6.0 ± 1.0 |
6.5 ± 1.0 |
6.5 ± 1.0 |
|
衰减 |
dB/km |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
|
拍长 |
mm |
3.0 ~ 20.0 |
≤ 3.0 |
≤ 4.0 |
≤ 4.0 |
|
典型串音 |
dB |
≤ -25 (100m) |
≤ -25 (1000m) |
≤ -25 (1000m) |
≤ -25 (1000m) |
|
|
几何特性 |
||||
|
包层直径 |
µm |
125.0 ± 1.0 |
80.0 ± 1.0 |
80.0 ± 1.0 |
80.0 ± 1.0 |
|
芯包同心度 |
µm |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
|
包层不圆度 |
% |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
|
涂覆层类型 |
/ |
双层紫外固化丙烯酸树脂 |
|||
|
涂覆层直径 |
µm |
245.0 ± 3.0 |
168.0 ± 3.0 |
135.0 ± 3.0 |
168.0 ± 3.0 |
|
|
环境和机械特性 |
||||
|
工作温度 |
ºC |
-45 ~ +85 |
-45 ~ +85 |
-45 ~ +85 |
-45 ~ +85 |
|
筛选强度 |
kpsi |
100 |
100 |
100 |
100 |
定制信息
- 光纤包层直径和涂覆层直径可根据客户要求定制；
- 光纤纤芯长短轴比例可根据客户要求定制，最大比值为4；
- 光纤拍长可根据客户要求定制。
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-X4系列，仅展示部分参数，如有需要，请您联系我们。
